架空暫態特征型遠傳故障指示器
產品名稱：架空暫態特征型遠傳故障指示器
產品型號：JYZ-TL
產品備注：推薦新產品-架空暫態特征型遠傳故障指示器
產品類別：配網故障在線監測系列
一、適用場合：
主要用于頻率50Hz,10KV配電線路接地、短路故障檢測。
概述：
隨著經濟的發展，智能電網的建設如火如荼，而智能配電網作為智能電網建設的重要環節，卻面臨著線路發生短路，接地故障時難以快速，準確的定位線路故障點的巨大難題。以往傳統的故障查找，存在著投資大，停電時間長，耗費大量的人力、物力等一系列的問題。因此，利用通信手段將故障指示器所采集到的故障信息上傳到主站，從而縮短線路故障的響應和處理時間，提高供電的可靠性尤為重要。
二、工作原理：

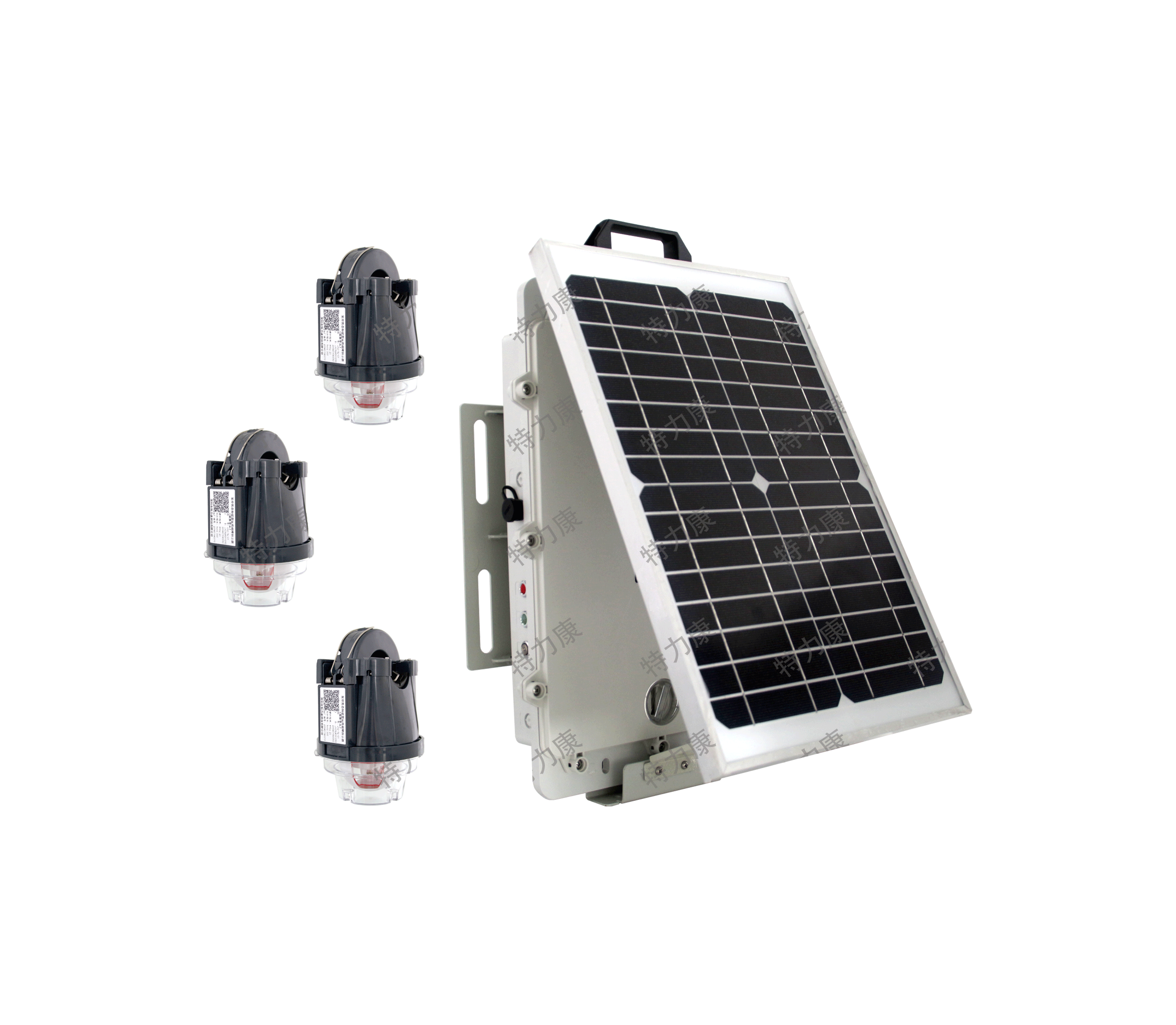

架空暫態特征型遠傳故障指示器由主站，采集單元，匯集單元組成。其中每一套架空暫態特征遠傳故障指示器包含三個采集單元和一套匯集單元組成。
采集單元是整個系統的核心，采用小電流取電和無線通信的創新技術，可實時監測采集線上負荷，并實時對數據進行分析，可實現快速故障判斷，并將相關的信息上傳至匯集單元。
匯集單元是采集單元和主機數據智能分析平臺交互的橋梁，具有短距的無線通信和遠程的無線功能。同時設備還具備遙信、遙測等功能，可實時分析采集單元上送的數據，并決定何時通過遠程通信技術將告警信息傳遞到供電局生產管理部門、線路專責及相關的人員，從而引導工作人員快速定位故障點。
匯集單元采用太陽能作為主電源，同時采用免維護長壽命的可充電的電池作為后備電源，實現長時間待機，保證整個系統正常穩定工作。
三、主要功能：
采集單元功能
識別功能：能夠正確識別短路，接地故障，且能正確識別瞬時性故障和永久短路故障；
自動復位：采集單元具有上電復位及定時復位功能，上電自動復位時間小于5min；
小電流取電：線上小電流取電創新技術，線上10A，采集單元在無后備電源的情況下，5S內能全功能正常啟動，實時在線穩定運行；
電流精度：-40℃到70℃全溫度范圍內，100A以?xún)?nèi)誤差±3A，100A-600A誤差±3%，滿足國網測試要求；
顯示方式：采集單元應采用翻牌和閃光形式指示故障；
帶電拆卸：可帶電安裝，拆卸，安裝拆卸不發生誤告警；
防銹耐蝕：機構零件采用防銹防蝕材料；
通信功能：可靠的工業級設計，可將相關信息上傳至匯集單元。
匯集單元功能
無線通信：可靠的工業級設計，匯集單元和采集單元之間采用短距方式，匯集單元與主機則采用GPRS，GSM等方式遠程通信；
超低功耗：采用特殊的編程方式，極低功耗，滿足國網的功耗要求；
安 全 性：具備內嵌安全芯片實現的信息安全防護功能；
主站軟件功能
主站軟、硬件系統由中心站(前置機)、后臺軟件和后臺硬件三部分組成。遵循lEC61968標準,采用信息交換總線(|EB)方式,實現與配電 SCADA、故障定位以及其它系統接口等功能,并為實時數據的接入、實時數據和管理信息的集成以及應用功能擴展提供一個信息一體化的平臺。
四、技術參數
|
適用電力系統
|
額定頻率
|
50Hz
|
|
額定電壓
|
10KV
|
|
工作電流
|
0-650A
|
|
故障檢測
|
可識別故障
|
短路接地故障，瞬時，永久故障
|
|
可識別最小短路電流時間
|
40ms
|
|
重合閘最小識別時間
|
0.2s
|
|
線路故障狀態
|
指示類型
|
超高亮LED，翻牌器
|
|
可視角度
|
360°可視
|
|
可視距離
|
≥300m
|
|
停電后連續閃燈時間
|
≥2000H
|
|
停電翻牌次數
|
≥2000次
|
|
故障復歸方式
|
定時復歸，上電復歸
|
|
定時復歸時間
|
0-48H可視，默認24H
|
|
通信指標
|
通信距離
|
采集單元≤150M
|
|
通信終端通信方式
|
以太網，串口，無線公網等
|
|
通信規約
|
IEC608070-5-101 IEC608070-5-104
|
|
機械特性
|
重量
|
采集單元≤1kg
|
|
電源
|
靜態功耗
|
采集單元≥40uA,匯集單元≥5VA
|

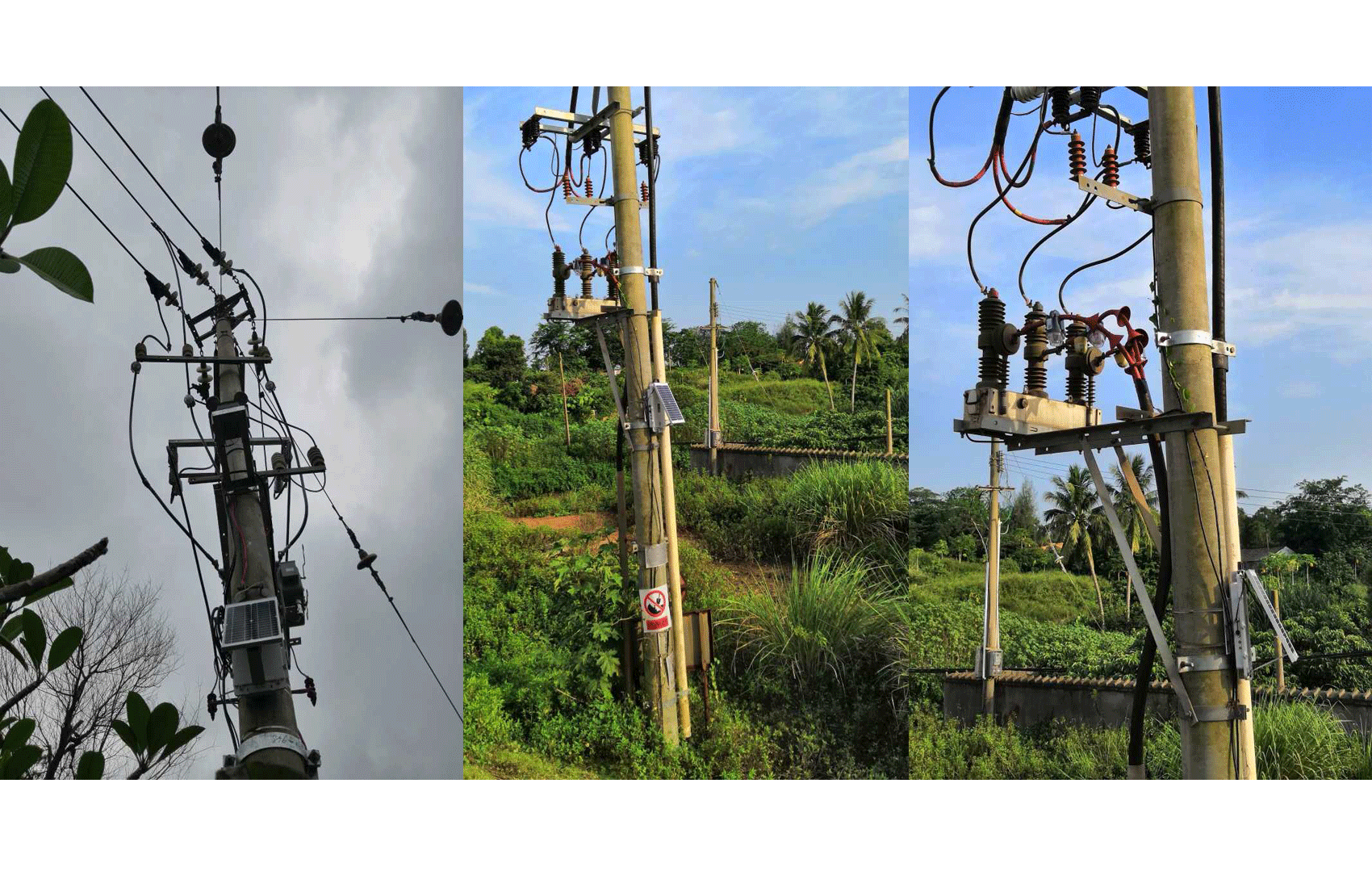

五、工程案例：
