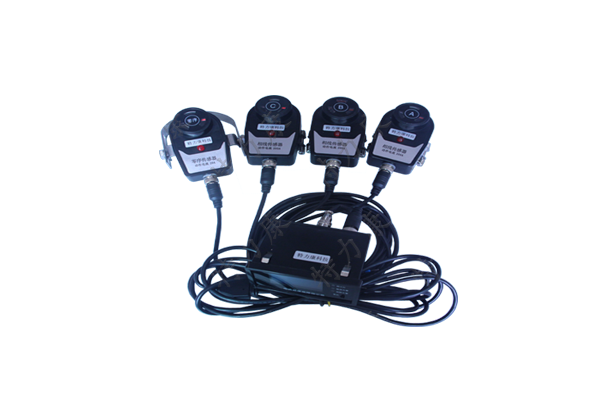

電纜穩態特征性就地故障指示器
產品名稱:電纜穩態特征性就地故障指示器
產品型號:DJX-TL
產品備注:推薦新產品- 電纜穩態特征性就地故障指示器
產品類別:配網故障在線監測系列
一,產品概述
安裝于電力電纜線路上,適用于環網柜、分支箱等電纜系統,用于檢測線路的接地短路故障、負荷電流及溫度,面板閃光及液晶指示故障、電流與溫度,可選485總線方式實現故障信息遠傳。
二,基本功能
在線運行:安裝在電纜系統中,可長期運行,無須維護;
負荷監測:線路負荷電流監測;
溫度監測:線路表皮溫度監測;
故障監測:具有識別短路、接地故障的功能
故障判斷:檢測短路故障時,線路電流突變,且待開關跳閘后方給出故障指示,無須設定動作值;
抑制涌流:當線路送電時,指示器檢測到勵磁涌流,動作回路閉鎖,防止故障指示器誤動作;
顯示方式:面板液晶、指示燈閃光顯示;
告警指示:接地、短路報警指示;
復位方式:延時自動復位,手動復位功能;
自檢功能:上電自檢功能;
故障遠傳(可選):485總線遠傳;
防銹耐蝕:結構零件采用防銹防蝕材料
三,技術參數
名稱 |
技術指標 |
工作環境 |
40℃~+75℃ |
相對溫度 |
≤95% |
電壓等級 |
6-35kV,不同電壓等級參數可能不同 |
負荷電流 |
0-1200A |
導線截面 |
16-400mm2 |
短路電流傳感器最大承受電流 |
20KA 4S |
短路故障電流出廠前整定 |
150A-1500A可選,出廠默認630A |
路延時 |
60ms-3s可調,出廠設定為60ms |
接地故障電流出廠前整定 |
5-300A可選,出廠默認10A |
接地延時 |
40ms-3s可調,出廠設定為200ms |
溫度告警 |
設置,默認80℃ |
復位時間 |
h-12h-24h-48h(出廠設定8h) |
溫度顯示精度 |
1℃ |
電流顯示精度 |
≤5% |
故障指示器動作準確率 |
大于90% |
液晶顯示 |
點陣LCD顯示屏128*64 |
工作電源 |
可選AC220V、Dc24V或取電CT取電 |
閃光時間間隔 |
≤5s |
裝置使用壽命 |
>10年 |
