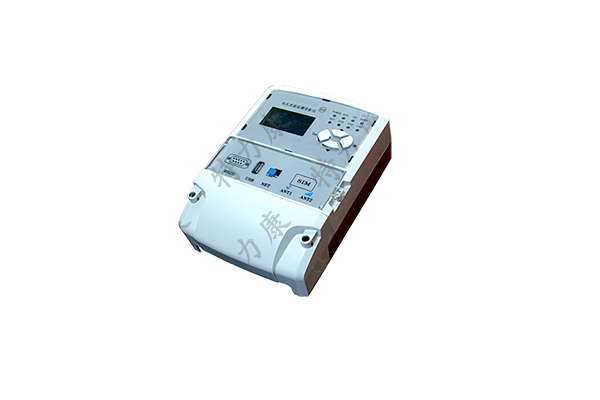

電壓在線監測裝置（電壓監測儀）
產品名稱：電壓在線監測裝置（電壓監測儀）
產品型號：TLKS-PLVD
產品備注：推薦新產品-電壓在線監測裝置
產品類別：配網電壓監測治理系列
一、產品概述
隨著用電水平的日益提高，用電設備的種類繁多，非線性設備的廣泛使用，電網遭到相當程度的諧波污染，這已引起電力部門的高度重視。隨著我國通信技術的不斷發展，電壓監測儀的技術也在不斷進步。為適應廣域通信的需求，我公司在第一代具有電壓畸變率測量的電壓監測儀基礎上，開發研制了新一代具有GPRS/GSM/RS485通訊模塊的電壓在線監測裝置，解決了電壓在線監測裝置的遠程通信問題，并對測量原理進行了更加科學的調整與改進，以此來提高技術性能，適應電力部門對電壓質量監測、管理的需要。新一代電壓監測儀與第一代相比，操作更加方便，數據更加完善，將成為電力部門監測各級電網電能質量的有力工具。
二、工作原理
電壓在線監測裝置主要由電壓監測儀、GPRS數據服務器和客戶端上位機數據管理系統等組成的一個電壓監測網絡系統，它利用GPRS網絡無線數據采集器把現場數據發送或接收到遠程的GPRS數據服務器上,通過INTERNET網絡把這些數據發送到遠程電力部門的客戶端上位機管理系統上，實現對現場儀表數據的遠程無線采集和監控。
三、主要功能
1，實時測量交流電壓有效值，按照設定統計交流電壓值超上限的時間、超下限的時間、總運行時間、停電時間及停電次數，計算電壓合格率、電壓超上限率、電壓超下限率；并做電壓超上限、超下限的告警開關量輸出；
2，記錄日、月最高電壓、最低電壓及出現的時間（精確到分鐘）；
3，記錄歷史90天統計數據及其整點的電壓曲線數據；
4，記錄歷史12個月月統計數據；
5， 儀表記錄數據為12個月月數據（本月數據、歷史月數據）及90日數據；
6，儀表斷電數據保存時間大于1年；
7， 自帶后備電源（可充電鋰電池），斷電后可持續工作6小時；
8，顯示部分采用大屏幕128×64液晶顯示器，使數據顯示更加清晰；
9，低功耗設計，背光60秒自動關斷，降低整機功耗；
10，所有菜單采用漢字方式，人機對話更友好，通信狀況一目了然；
11，通過輸入相應密碼，可修改：一次電壓值、電壓門限值、地址和時間、通信方式項（3G/GPRS/GSM）、系統初始化、主站IP地址/端口/APN。
四、技術參數
工作溫度： -40℃～+70℃；
海拔高度：不超過3000m；
環境條件：周?chē)鸁o(wú)爆炸危險、無足以損壞絕緣及腐蝕金屬的氣體、無導電塵埃；
額定電壓： AC100V、220V、380V；
額定頻率： 50Hz；
電壓畸變率：< 5%；
功率損耗：<4VA（GPRS/GSM模塊處于待機狀態）；
電壓誤差：0.5%；
頻率誤差：0.5%。
