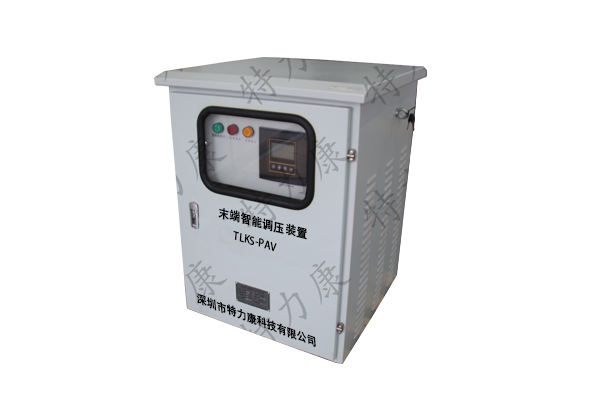

大功率低電壓升壓器
產品名稱：大功率低電壓升壓器
產品型號：TLKS-PAV
產品備注：推薦新產品-低電壓升壓器
產品類別：配網電壓監測治理系列
一、適用場合
適用于電力、石油、工業、礦業、企業及民用線路等電網線路末端智能調壓補償。
一、需求背景
經過幾年大規模的電網建設與改造，10kV以及農村低壓電網已得到極大的改善，絕大部分配電變壓器由高損耗更換為低損耗變壓器，提高了供電質量。但是因農網改造資金有限，尤其是部分偏遠地區超供電半徑的問題，不可能采用大量的高壓配網布點的途徑解決，存在一定數量供電半徑超過國家規定的遠距離線路，末端電壓難以保證，功率因數達不到要求，線損較大。隨著我國經濟的飛速發展，廣大農村用戶對用電質量要求越來越高，提高電能質量迫在眉睫。
二、產品概述
我司推出TLKS-PAV系列低電壓升壓器可適用于電網 380V/220V低壓線路的電網末端電壓過低、農網中線路后1/3部分，能有效的解決農村配變臺區低壓線路中末端電壓不合格、無功不合格的問題，是一種解決農村電網末端電壓過低的較為經濟的方案。
低電壓升壓器可全面改善線路電能質量，具體如下：
l 不斷電切換電壓
在超過低電壓升壓器額定容量時，可不斷電切換至自動旁路狀態，自動旁路與補償回路配備電氣互鎖該旁路系當控制系統故障時，可保證供電系統在直通下繼續工作。
l 調壓范圍廣、效率高
在線路電壓低至160V時，裝置仍可提升輸出電壓至198V，系統可10%過載長時間運行；滿負荷時大于98%，效率高。
l 超低壓啟動
控制電路經過特別設計，保證系統主交流接觸器在低電壓狀態下可以正常工作。
l 遠程監測
使用手機短信查詢方式，實時監測裝置的運行參數及工作狀態。
l 智能保護
當系統溫度≥55度時，系統自動啟動風扇進行降溫，溫度≥100度時，將直接進入直通狀態，以保證系統可靠運行。

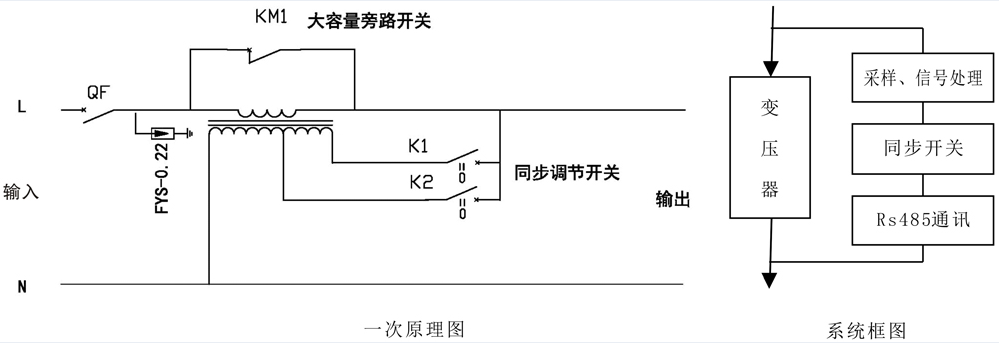

三、工作原理
低電壓升壓器，該模塊由高性能補償變壓器、智能控制模塊及開關器件組成。
智能調壓模塊原理
其主要工作原理：當智能控制模塊檢測到線路電壓偏低時，控制開關組件動作進行系統電壓提升，可通過手機短信方式對裝置運行數據進行查詢。
智能無功補償模塊
智能無功補償模塊采用同步開關式智能電容器，該智能電容器采用微電子軟硬件技術、微型傳感技術、微型網絡技術和電器制造技術等最新技術成果，將其智能化、一體化，實現零投切、保護、測量、信號、聯機等系列功能。
四、技術指標
|
名稱
|
技術指標
|
|
額定輸入電壓
|
220V(380V)的27%一7%，輸入低于160V(280V)仍額定輸入電壓
可工作，但輸出達不到198V(345V)
|
|
額定輸出點壓
|
198~235.4V(輸入>160V時)
|
|
額定補償目標功率因數(cos巾)
|
0.95
|
|
滿負載效率
|
>0.98
|
|
輸出電壓失真
|
無電壓波形失真
|
|
頻率
|
與電網頻率自動適應
|
|
連接端子
|
Hard Wire3-wire(PH+N+PH)
|
|
工作環境
|
15~+50℃
|
|
工作相對濕度
|
95%
|
|
工作海拔高度
|
2000m
|
|
存儲溫度
|
25~+55℃
|
|
存儲相對濕度
|
0~95%
|
|
存儲高度
|
0~15000m
|
|
防護等級
|
IP45
|
四、產品安裝及選擇
1、在用電高峰時段測量各點電壓電流值，以確定安裝位置及設備容量
（1）以居民用電為主，安裝單相調壓裝置，一般安裝在分支路上；
（2）以工業用電為主，安裝三相調壓裝置，一般就近工廠安裝。
例如：測量一分支路用電高峰時段：單相電壓175v，電流50A，則選擇單相10KVA調壓裝置。
2、以農村設計戶用電量戶均1KVA估算，選擇設備容量
例如：一分支接有10戶居民，則選擇單相10KVA調壓裝置。
3、以農村設計戶用電量2KVA估算，選擇設備容量
例如：一分支接有10戶居民，則選擇單相20KVA調壓裝置。
說明：農村設計戶用電容量估算值一般選擇1KVA.
工程安裝:

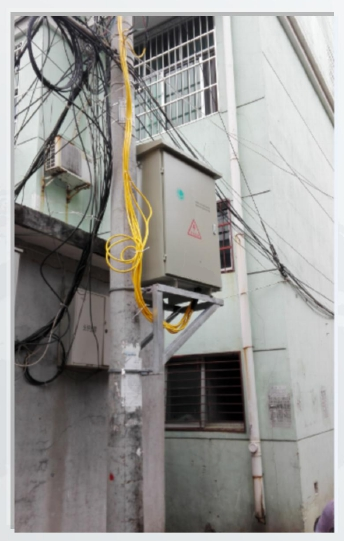

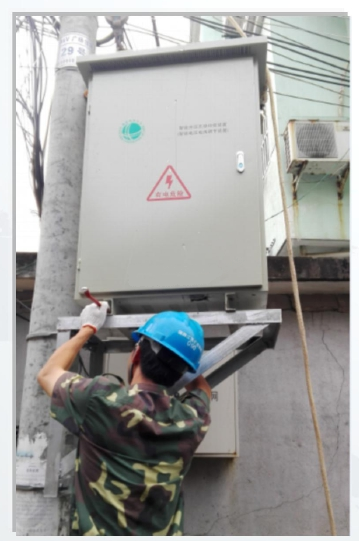

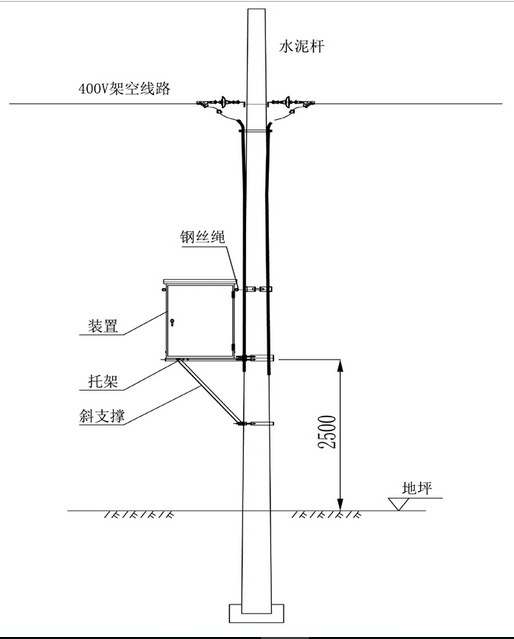

裝置安裝點確定后，在水泥桿距地面2.5米處安裝升壓裝置托架和斜撐（一般由安裝公司提供），安裝牢固后將穩壓器吊裝就位，裝置底板用4-M10的螺栓與托架固定牢固，裝置側面的吊環用鋼絲繩拉緊。如圖所示：
