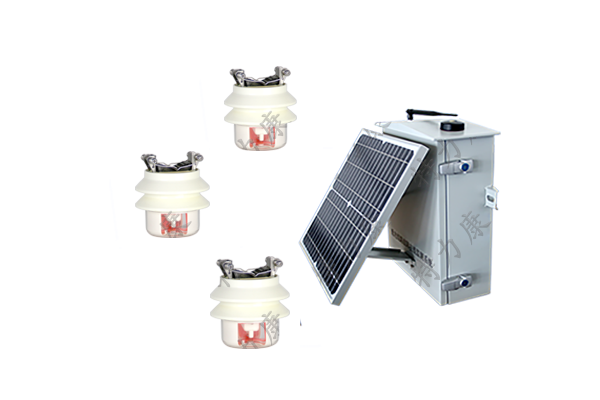

配電線路故障指示器
產品名稱：配電線路故障指示器
產品型號：JYW-PDMT
產品備注：推薦新產品-配電線路故障指示器
產品類別：配網故障在線監測系列
適用場合：
主要用于10KV配電線路接地、短路故障監測
一，概述
我國配電網錯綜復雜,容易發生故障;尤其是接地故障,由于其隱性特性,很難查找。有時不得不通過拉分段開關并試送電確定故障所在區域,對線路、設備運行的安全性極為不利。使用傳統的故障指示器實現線路故障分段定位,故障信息不能遠傳,不具備故障自動定位功能,需要人工巡線,增加了故障查找難度和時間;因此,利用通信手段將故障指示器所采集到的故障信息上傳到自動化主站系統,從而實現故障區段的自動定位是十分必要的。
二，工作原理
架空暫態特征型遠傳故障指示器綜合運用了太陽能取電、無線通信及信息網絡等新技術;能實時準確地在線監測線路狀態,并將所采集到的故障報警、停送電狀態等信息發送回主站中心;主站對信息進行數據統計分析、拓?fù)溆?jì)算,確定故障區域,同時,故障點的信息會通過短消息發送到供電局生產管理部門、線路專工線路維護負責人等設定的相關人員的手機上,從而引導工作人員迅速準確找到故障點,有效提高線路故障檢測的自動化水平,及時為線路安全性能監測提供科學有效的依據。
三，主要功能
1、采集單元功能
識別故障：具有識別短路、接地故障的功能;并可區分永久性故障和瞬時性故障;
顯示方式：翻牌顯示或發光顯示360°范圍內均可觀察,翻牌方式時,顯示牌采用夜視反光技術;
自動復位：采集單元具有延時自動復位或(和)遙控復位的功能,自動復位時間可由用戶指定或出;
廠前設定：故障發生時自動開始計時,返回時間誤差不大于±10%;
抑制涌流：杜絕合閘勵磁涌流引起的誤動現象;
在線運行：直接安裝在電力線上;
防銹耐蝕：結構零件采用防銹防蝕材料;
帶電裝卸：可帶電安裝和摘卸,裝卸過程不發生誤報警;
信號遠傳：內置無線通信模塊,可將動作信號遠傳至架空通信終端
2、匯集單元
無線接收：接收采集單元通過無線射頻發回的故障點信息;
信息發送：向中心站發送故障信息,可采用GSM、GPRS、RS232、RS485或以太網等通信方式;
后備電源：配置太陽能電池板,用以給后備電源充電。后備電源可以維持通信終端連續15天工作,不需補充能量。
3、主站系統功能
主站軟、硬件系統由中心站(前置機)、后臺軟件和后臺硬件三部分組成。遵循lEC61968標準,采用信息交換總線(|EB)方式,實現與配電 SCADA、故障定位以及其它系統接口等功能,并為實時數據的接入、實時數據和管理信息的集成以及應用功能擴展提供一個信息一體化的平臺;
可靠的數據轉發站和中心站系統,即使在主站不能正常工作的情況下,也可以保證信息不被丟失;系統自成體系,也可與配網主站等其他系統連接,避免故障判斷、顯示、存儲對其他系統的依耐性;實現所轄范圍通信終端的數據集中、規約轉換及轉發;管理所轄范圍內通信終端,實現短路及接地故障的自動定位;實現所管轄區域的通信終端精確對時。
四，技術參數
|
名稱
|
技術指標
|
|
線路電壓
|
10KV
|
|
絕緣耐壓
|
125kV
|
|
采集單元動作準確率
|
大于90%
|
|
短耐受電流能力
|
31.5kA/2s
|
|
適應環境溫度
|
0℃~+70℃
|
|
翻牌/閃光夜間可視距離
|
300m
|
|
翻牌顯示可動作次數
|
限次(太陽能取電)
|
|
續閃光時間
|
≥5000小時
|
|
閃光時間間隔
|
5s
|
|
線通信距離
|
≤100m
|
|
重量
|
≤550g
|
|
池壽命
|
>10年
|
|
裝置使用壽命
|
10年
|
|
能力風力
|
150km/h不可松脫
|
|
匯集單元通信方式
|
以太網、串口、無線公網等
|
|
通信規約
|
60870-5-101、|EC60870-5-104或CDT等
|
|
靜態功耗
|
不大于0.5W
|
|
陰雨天氣下連續工作時間
|
>15天
|

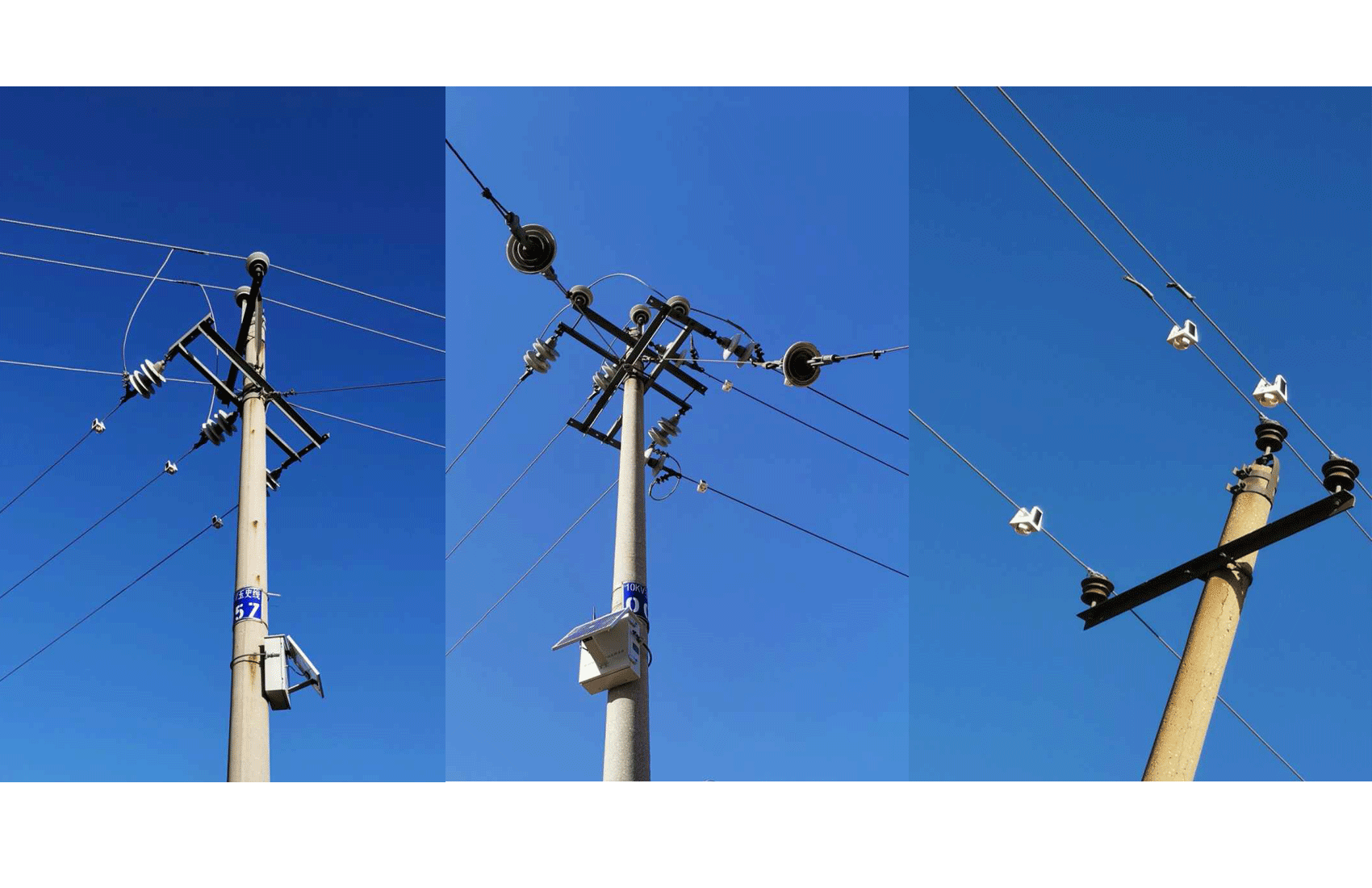

五、工程案例：
